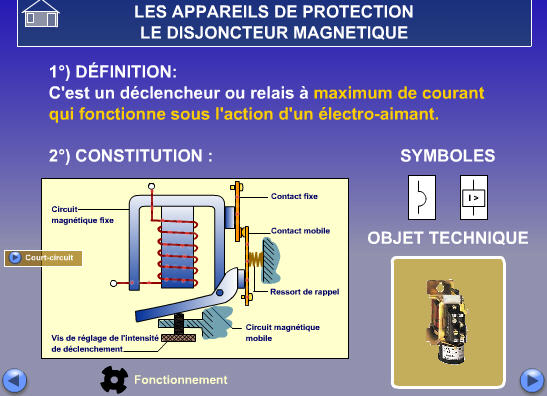

Cette rubrique rassemble des animations interactives, fiches multimédias et QCM pour aborder les circuits, les machines électriques, les protections, la sécurité et la production d’énergie en électrotechnique.

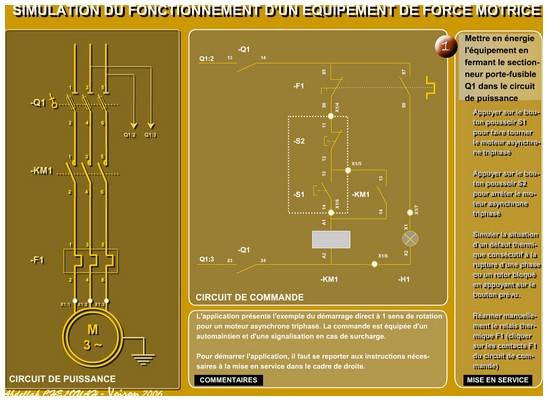

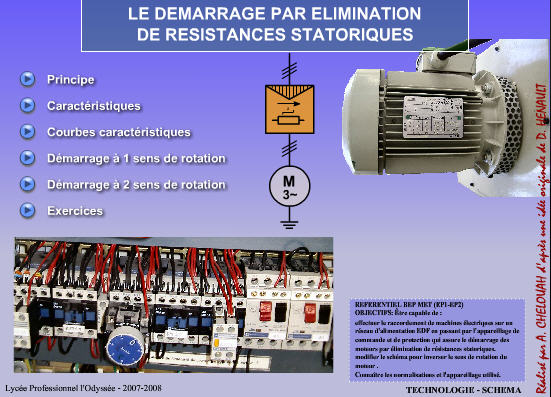

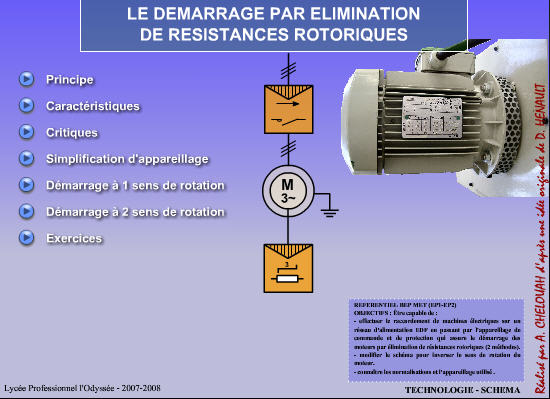

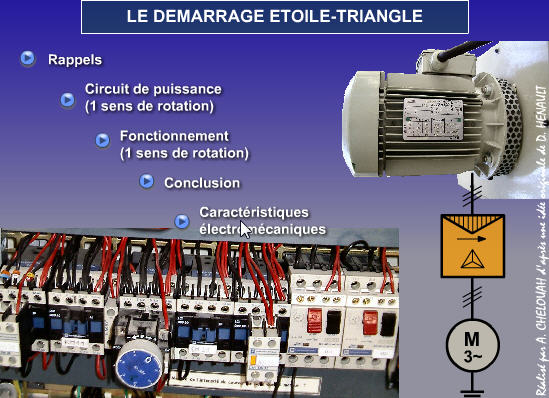

Animation basée sur le schéma animé du démarrage direct d’un moteur asynchrone triphasé, permettant d’observer les interactions entre commande et puissance et de simuler un défaut thermique.
Voir l’animation

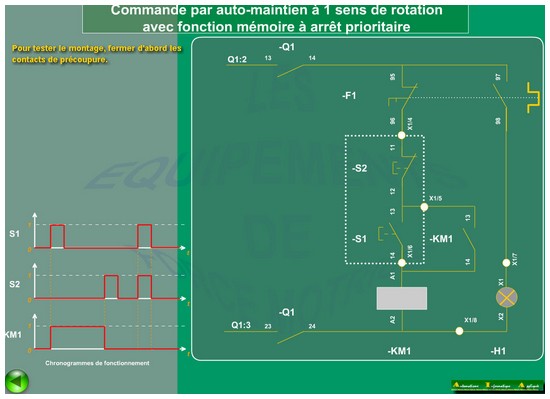

Présentation des différents schémas de commande rencontrés dans les équipements de force motrice pour mieux comprendre les objectifs d’automatisation.
Voir l’animation

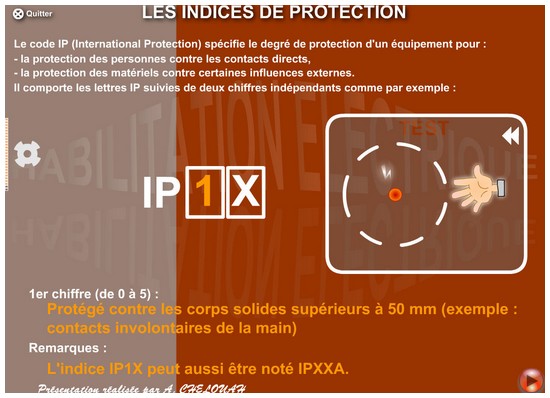

Animation illustrant le tableau des indices de protection pour mieux en comprendre la signification et les applications.
Voir l’animation

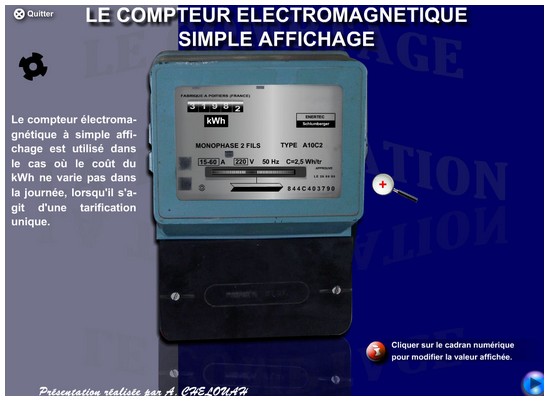

Présentation interactive du compteur électromagnétique pour décoder les informations portées sur l’appareil et comprendre son fonctionnement.
Voir l’animation

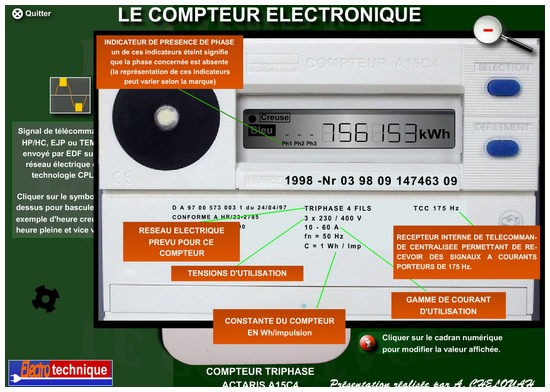

Animation montrant les avantages et particularités du compteur électronique qui a remplacé progressivement les compteurs électromagnétiques.
Voir l’animation

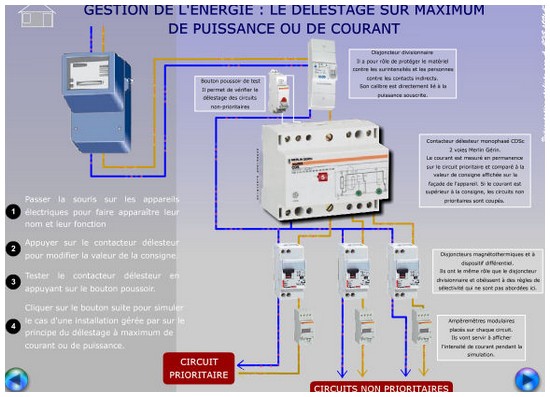

Présentation d’un délesteur 3 voies permettant de tester son fonctionnement et de comprendre son intérêt pour réduire la facture.
Voir l’animation

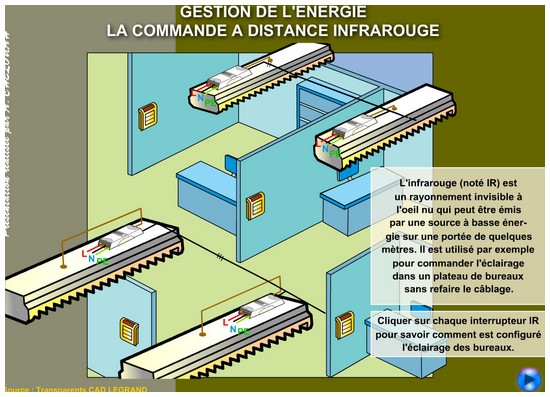

Illustration d’un système de commande à distance de luminaires par infrarouge, avec les constituants et une simulation de fonctionnement.
Voir l’animation

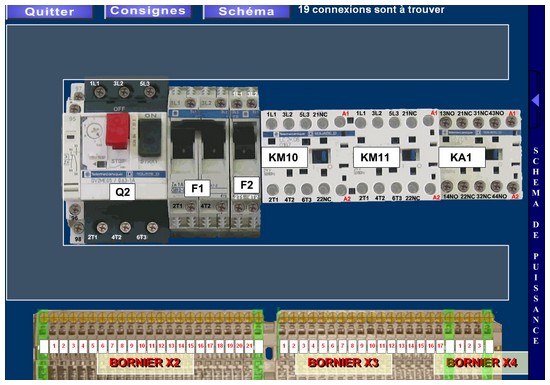

Platine virtuelle permettant aux élèves de s’exercer au câblage de la partie puissance d’un départ moteur à partir d’un schéma.
Voir l’animation

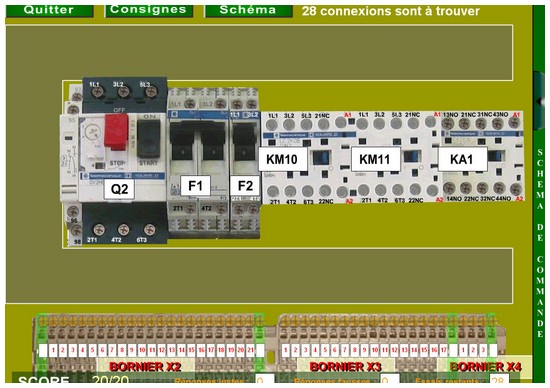

Suite de la platine virtuelle puissance, utilisée comme évaluation sommative pour le câblage de la partie commande.
Voir l’animation

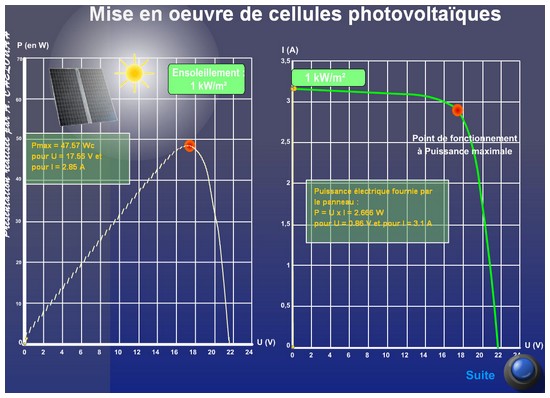

Module sur l’interprétation des caractéristiques de panneaux solaires et la détermination de la puissance crête à partir des courbes courant‑tension.
Voir l’animation

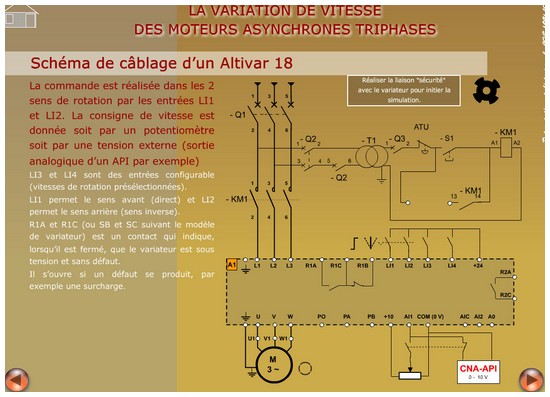

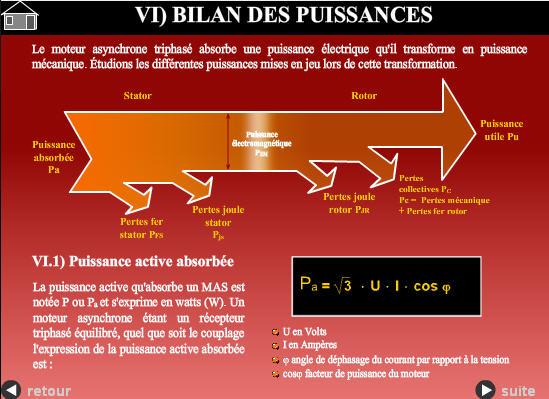

Cours multimédia expliquant les solutions de variation de vitesse des moteurs asynchrones et l’apport des convertisseurs statiques de puissance.
Voir l’animation

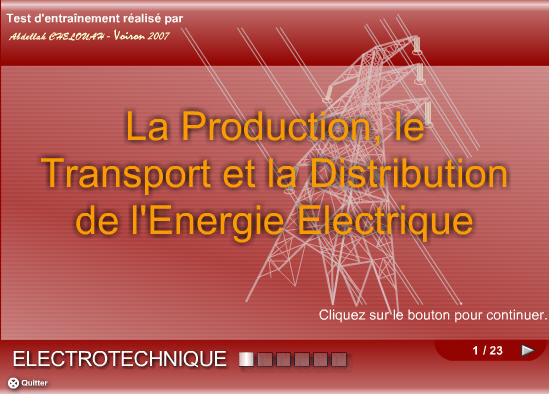

Questionnaire utilisable en classe pour réviser la séquence sur la production, le transport et la distribution de l’énergie électrique.
Voir l’animation

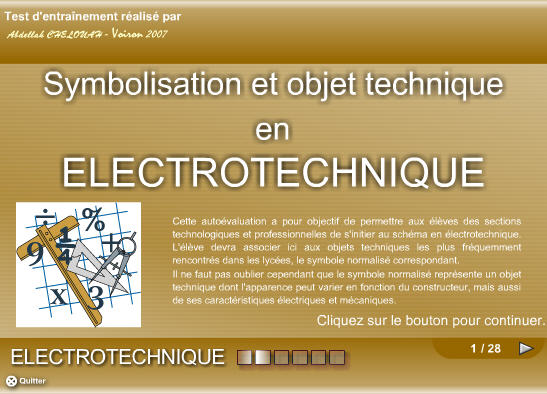

Autoévaluation pour associer objets techniques et symboles normalisés les plus courants en électrotechnique.
Voir l’animation

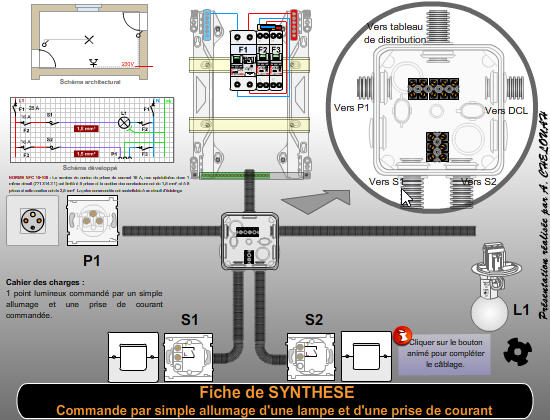

Cette animation présente une synthèse du montage électrodomestique du simple allumage (point lumineux et prise commandée) vu dans les classe...
Voir l'animation

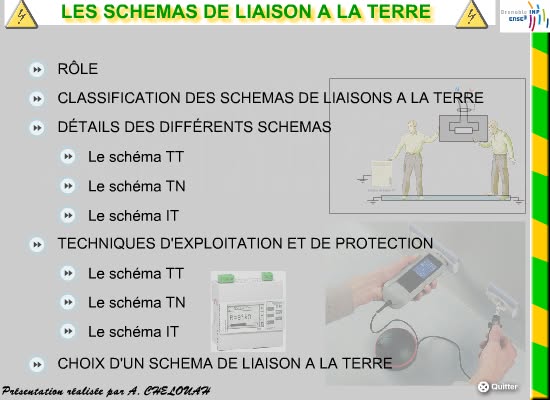

On ne le sait pas toujours mais la sécurité électrique dans une installation électrique dépend directement du schéma de liaison à la terre et donc de la stratégie mise en oeuvre pour faire cohabiter deux notions : la sécurité des personnes et la continuité de service.
Voir l'animation
Je présente un module d'apprentissage de la sécurité électrique que j'utilise en école d'ingénieur pour sensibiliser à la problématique du danger électrique et sur les moyens de s'en prémunir. De nombreuses notions et vocabulaires sont utilisés.
Voir l'animation

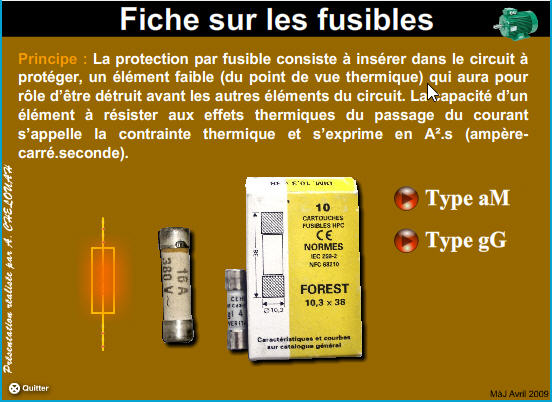

Cette animation présente les différences entre les deux grandes familles de fusibles (ce ne sont pas les seules) : aM pour Accompagnement Moteur et G1 pour usage générale. A l'aide de la caractéristique temps - courant efficace, on peut analyser le temps de coupure pour ces deux familles de fusible et exploiter leurs différence.
Voir l'animation

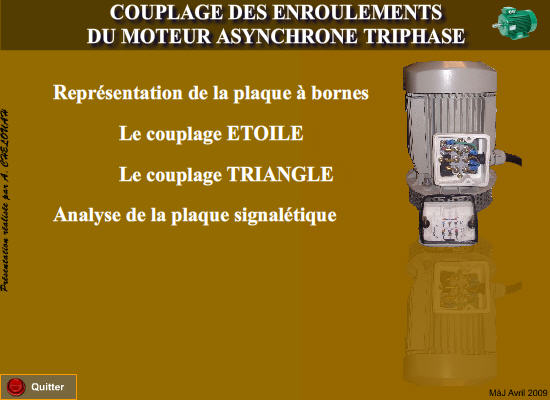

Cette animation présente la plaque à bornes du moteur asynchrone triphasé et la problématique du couplage de ce moteur sur un réseau électrique triphasé.
Voir l'animation

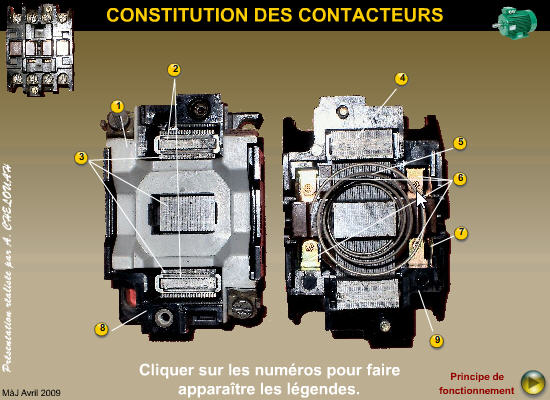

Ce module pédagogique explique la constitution interne d'un contacteur de puissance triphasé, rappelle quelques principes de base d'électromagnétisme, aborde la particularité des spires de Frager et explique le principe de fonctionnement de cet appareil électromécanique.
Voir l'animation

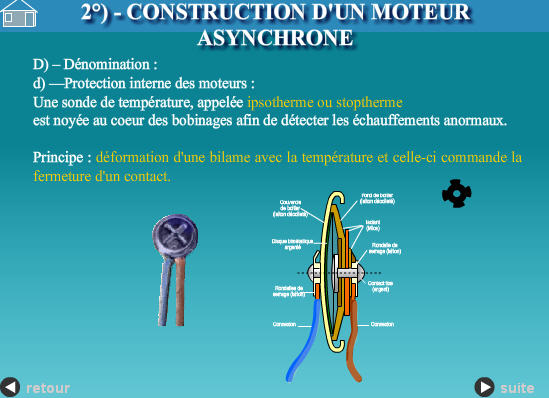

Animation pour illustrer le principe de fonctionnement des sondes ipsothermes qui sont plongées dans les enroulements du moteur pour détecter toute élévation anormale de température.
Voir l'animation
Cette animation décrit le principe de fonctionnement du coupleur centrifuge utilisé dans les automatismes pour détecter si le rotor d'un moteur continue de tourner.
Voir l'animation
